Pilih Komponen Flange RF atau FF? Ini Perbedaan Kedua Jenisnya

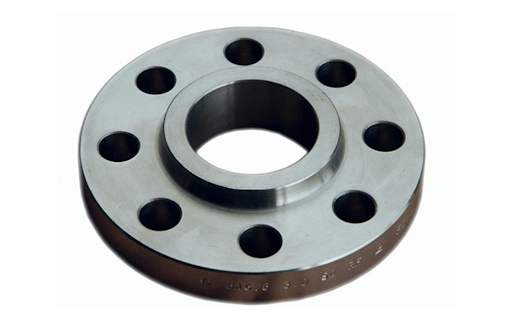

1. Flange RF

Flange RF adalah jenis flange face yang paling umum digunakan. RF adalah singkatan dari raised face yang merujuk kepada fisik dari flange tersebut. Jenis flange face ini memiliki permukaan yang terangkat di atas lingkaran baut tempat nantinya gasket dipasang. Penyegelan permukaan flange RF dilakukan dengan cara mengompres gasket lunak, datar, atau semi-logam di antara pertemuan flange bagian raised face.

Jenis flange face ini biasanya digunakan di hampir semua tipe aplikasi. Namun, umumnya flange RF digunakan dalam aplikasi pabrik yang membutuhkan ketahanan pada berbagai proses. Jenis flange face ini cocok untuk digunakan dalam berbagai suhu dan tekanan, baik tinggi maupun rendah. Fungsi flange RF adalah memfokuskan lebih banyak tekanan pada area gasket yang lebih kecil sehingga meningkatkan kemampuan menahan tekanan pada sambungan pipa.

Flange diklasifikasikan berdasarkan ukuran tekanan yang bisa ditahannya. Semakin tinggi rating tekanan flange RF, semakin besar diameter flange dan jumlah baut yang dibutuhkan. Lalu, semakin tebal pula jenis flange beserta permukaannya yang terangkat (raised face).

2. Flange FF

Sebenarnya, flange FF hampir mirip dengan flange RF, tapi jenis flange face ini tidak memiliki area yang ditinggikan seperti flange RF. Sebaliknya, seluruh permukaan flange FF rata. Dengan permukaannya yang rata, gasket yang digunakan dengan flange FF memiliki kontak penuh dengan seluruh permukaan tempat dua flange dipasangkan. Gasket untuk flange FF biasanya terbuat dari bahan non-logam, seperti Viton (merk fluoroelastomer) atau EPDM (etilena-propilena diena monomer).

Fungsi dari jenis flange face ini, yakni menghindari momen lentur yang terjadi pada flange saat baut-baut mengalami torsi. Saat ini, beberapa bahan flange dapat mudah pecah, seperti besi yang dilas dan fiberglass maka dari itu flange FF dapat mengatasi hal tersebut. Secara umum, flange FF digunakan dalam aplikasi yang tidak terlalu sulit, seperti perpipaan air bertekanan rendah. Jenis flange face ini biasanya digunakan di lingkungan industri yang suhu dan tekanannya rendah, seperti pompa hisap dan pengolahan air.

Itulah perbedaan dari flange RF dan FF yang perlu diketahui sebelum memilih yang cocok untuk konstruksi perpipaan Anda. Selain kedua jenis surface flange tersebut, ada juga ring type joint face atau flange RTJ yang umumnya juga digunakan di beberapa industri.

Berbeda dengan flange RF, flange RTJ memiliki bentuk yang terdapat cekungan pada bagian permukaannya, di mana cekungan tersebut berfungsi sebagai tempat untuk meletakkan ring gasket. Pada umumnya, flange RTJ digunakan untuk industri yang beroperasi pada tekanan tinggi dengan memiliki rating #900 ke atas.

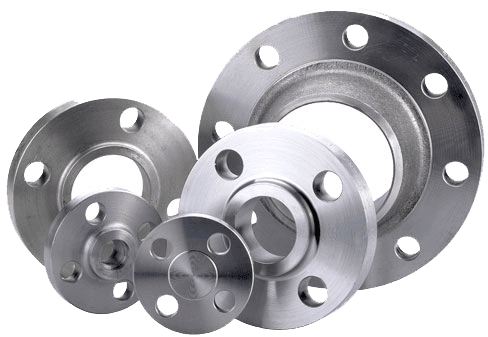

Jenis Flange

Selain dari segi permukaan, flange juga dibagi menjadi beberapa jenis menurut ANSI atau American National Standards Institute. Berikut ini beberapa jenisnya beserta fungsinya.

1. Slip On Flange

Jenis flange ini disebut slip on karena hanya dapat dimasuki sebagian. Bagian sisi dan dalamnya sudah melalui proses pengelasan atau welding sehingga bentuk ukuran dalam slip on dibuat lebih besar dibandingkan bagian luarnya.

2. Socket Weld Flange

Keunggulan dari socket weld flange adalah ketahanannya yang berada pada bagian sisi luarnya sehingga dapat membuat pipa yang disambungkan ke dalamnya tidak tembus ke arah luar.

3. Threaded Flange

Berdasarkan namanya, threaded flange merupakan salah satu jenis flange yang dilakukan dengan metode penyambungan cara berulir. Penggunaan threaded flange umumnya pada proyek perpipaan yang mudah kebakaran, terutama di bagian yang menggunakan dilas. Biasanya, flange threaded digunakan untuk mengalirkan aliran dengan tekanan tinggi karena menggunakan material yang tebal dan kuat.

4. Weld Neck Flange

Jenis flange satu ini merupakan salah satu jenis yang paling banyak diminati atau digunakan oleh konstruksi perpipaan karena mudah disambungkan dan bisa digunakan pada tekanan tinggi atau rendah. Disebut sebagai weld neck flange karena bentuknya yang mengerucut pada bagian lehernya dan mengecil di bagian ujung. Meskipun weld neck flange dapat digunakan di beragam tekanan, namun jenis ini lebih sering digunakan pada pipa dengan fluida bertekanan tinggi.

5. Blind Flange

Blind flange memang hanya dapat ditempatkan di bagian akhir pada sambungan pipa karena fungsinya untuk menghentikan aliran. Cara kerja jenis ini kurang lebih sama dengan fitting, namun blind flange tidak memiliki lubang di tengahnya sehingga bentuknya rata.

6. Lap Joint Flange

Lap joint flange berfungsi sebagai penyatu pipa utama agar tidak menimbulkan terjadinya celah antara sambungan pipa. Akan tetapi, lap joint flange bisa diputar pada posisi lubang bautnya sehingga tidak disarankan untuk mengalirkan fluida dengan aliran bertekanan tinggi.

Baca juga: Kenali 6 Jenis Flange yang Sering Digunakan di Industri
