Mengenal Macam Macam Elbow Pipa dan Kegunaannya
April 30, 2024
Elbow adalah salah satu sambungan yang memiliki peran penting dalam sistem perpipaan, yakni berfungsi untuk mengubah arah aliran fluida. Jenis dan kegunaannya beragam, sehingga memilih elbow yang tepat sangatlah krusial. Artikel ini akan mengupas tuntas tentang macam macam elbow pipa dan kegunaannya, membantu Anda memahami dan memilih elbow yang sesuai untuk kebutuhan.
Baca juga: Pentingnya Penggunaan Elbow Pipa, Ketahui Fungsi dan Manfaatnya
Baca juga: Pentingnya Penggunaan Elbow Pipa, Ketahui Fungsi dan Manfaatnya
Macam Macam Elbow Pipa Berdasarkan Sudut
1. Elbow 45 Derajat
Digunakan untuk mengubah arah aliran fluida secara bertahap, meminimalisir kehilangan tekanan dan turbulensi. Cocok untuk instalasi yang membutuhkan aliran halus, seperti sistem pemanas dan pendingin ruangan.
2. Elbow 90 Derajat
Digunakan untuk mengubah arah aliran fluida secara total, sering digunakan pada sudut siku-siku. Cocok untuk instalasi yang membutuhkan perubahan arah mendadak, seperti sistem drainase dan irigasi.
3. Elbow 180 Derajat (U-Bend)
Digunakan untuk memutar aliran fluida 180 derajat, sering digunakan untuk membuat putaran balik. Cocok untuk instalasi yang membutuhkan perubahan arah total, seperti sistem pembuangan dan ventilasi.
Baca juga: Tabel Ukuran Elbow 180D Sch 40 dan Sch 80
Macam Macam Elbow Pipa Berdasarkan Radius Lengkung
1. Elbow Radius Pendek
Memiliki kelengkungan yang tajam, menghasilkan perubahan arah yang cepat. Cocok untuk instalasi dengan ruang terbatas, namun berpotensi meningkatkan kehilangan tekanan dan turbulensi.
2. Elbow Radius Panjang
Memiliki kelengkungan yang lebih landai, menghasilkan perubahan arah yang lebih halus. Cocok untuk instalasi yang membutuhkan aliran fluida yang minim hambatan, seperti sistem transfer air dan bahan kimia.
Baca juga: Pentingnya Pemilihan Radius Elbow Pipa Besi yang Tepat
Macam Macam Elbow Pipa Berdasarkan Materialnya
1. Baja
Elbow baja memiliki kekuatan yang tinggi, membuatnya ideal untuk aplikasi yang membutuhkan ketahanan terhadap tekanan tinggi, seperti sistem pipa industri dan sistem pemadam kebakaran. Selain itu, elbow baja tahan lama dan tidak mudah berkarat, sehingga cocok untuk penggunaan jangka panjang di berbagai kondisi lingkungan. Elbow baja juga tersedia dalam berbagai bentuk dan ukuran, membuatnya mudah disesuaikan dengan kebutuhan instalasi.
Sayangnya, meskipun tahan karat, elbow baja dapat mengalami korosi elektrolitik jika bersentuhan dengan material lain. Elbow baja juga lebih berat dibandingkan material lain, sehingga membutuhkan struktur penyangga yang lebih kuat.
2. Stainless Steel
Elbow stainless steel sangat tahan terhadap karat dan korosi, membuatnya ideal untuk aplikasi di lingkungan yang keras, seperti industri kimia dan pengolahan makanan. Elbow stainless steel juga mampu menahan suhu ekstrem, baik panas maupun dingin, sehingga cocok untuk aplikasi di sistem pemanas dan pendingin.
Namun, elbow stainless steel jauh lebih mahal dibandingkan baja. Selain itu, pengelasan elbow stainless steel membutuhkan teknik dan alat khusus, sehingga meningkatkan biaya pemasangan.
Tips Memilih Elbow Pipa yang Tepat
1. Pertimbangkan Sudut Belokan
Sudut belokan elbow pipa menentukan seberapa besar perubahan arah aliran fluida yang ingin Anda capai. Pilihlah elbow dengan sudut yang sesuai dengan kebutuhan Anda. Elbow 45 derajat ideal untuk perubahan arah yang bertahap, elbow 90 derajat untuk perubahan arah yang total, dan elbow 180 derajat untuk putaran balik.
2. Pilih Radius Lengkung yang Tepat
Radius lengkung elbow pipa menentukan kelancaran aliran fluida. Elbow dengan radius lengkung yang lebih panjang menghasilkan aliran yang lebih halus dan meminimalisir kehilangan tekanan. Pilihlah elbow dengan radius lengkung yang sesuai dengan kebutuhan aliran fluida dan ruang yang tersedia.
3. Sesuaikan Material dengan Kondisi Lingkungan
Material elbow pipa haruslah tahan terhadap kondisi lingkungan dan jenis fluida yang dialirkan. Baja cocok untuk aplikasi dengan tekanan tinggi, seperti sistem pipa industri dan sistem pemadam kebakaran. Sementara, stainless steel ideal untuk lingkungan yang keras, seperti industri kimia dan pengolahan makanan, serta sistem dengan suhu ekstrem.
Sebagai tips tambahan, pastikan ukuran elbow sesuai dengan diameter pipa yang digunakan. Pilihlah pula elbow yang mampu menahan tekanan sistem yang akan digunakan, serta pastikan elbow pipa memenuhi standar dan sertifikasi yang sesuai dengan regulasi di daerah Anda.
Dengan memahami macam macam elbow pipa dan kegunaannya, Anda dapat memilih elbow yang tepat untuk kebutuhan dan memastikan sistem perpipaan yang optimal dan tahan lama.
Baca juga: Panduan Memilih Fitting Elbow yang Tepat untuk Sistem Piping Anda
Rekomendasi Toko Elbow Pipa
Bingung mencari toko yang menjual macam macam elbow pipa yang lengkap? PT Karya Prima Suplindo bisa menjadi pilihannya! Sebagai pemasok terpercaya untuk kebutuhan konstruksi perpipaan di industri migas, PT Karya Prima Suplindo menyediakan macam macam elbow pipa dan komponen pipa lainnya.
PT Karya Prima Suplindo menawarkan macam macam elbow pipa dalam dua kategori, yakni butt weld fitting dan forged fitting. Masing-masing kategori tersedia dalam bentuk elbow dengan berbagai ukuran dan merek.
Butt weld fitting tersedia dalam elbow 45 derajat radius panjang, 90 derajat radius panjang dan radius pendek, serta elbow 180 derajat radius panjang dan radius pendek dengan ukuran mulai dari ½ inci - 24 inci. Merek yang tersedia untuk butt weld fitting adalah BENKAN (agen resmi), Sungkwang Bend, dan TK Corporation.

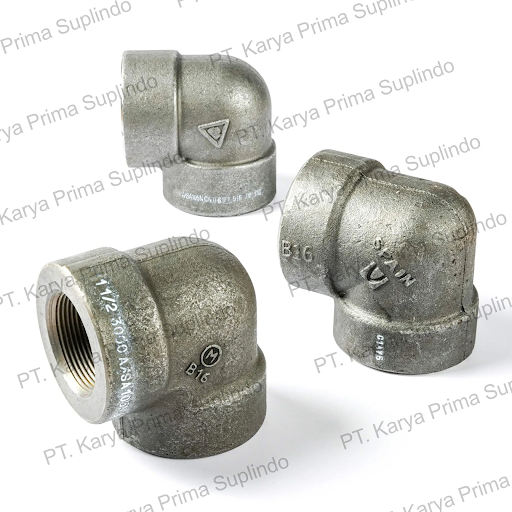

Forged fitting tersedia dalam elbow 45 derajat dan 90 derajat (NPT dan SW) dengan ukuran dari ½ inci - 16 inci. Merek yang tersedia untuk forged fitting adalah MEGA, ULMA, BOTH WELL (agen resmi), Viar, dan Delcorte.
Selain elbow, PT Karya Prima Suplindo juga menyediakan berbagai bentuk sambungan pipa lainnya seperti end cap, reducer, tee, lap joint stub end, union, coupling, olet, dan masih banyak lagi. Selain itu, komponen pipa lain yang tersedia di PT Karya Prima Suplindo, ada stud bolt, nut, gasket, flange, serta pipa seamless dengan jenis yang bervariasi, yang Anda dapat lihat di katalognya . Hubungi PT Karya Prima Suplindo untuk pemesanan atau informasi lebih lanjut dengan cara menghubungi nomor telepon yang tertera di bawah atau juga bisa mengklik ikon WhatsApp di pojok kanan bawah.
