Mengenal Elbow Drat: Pengertian, Jenis, dan Cara Memilihnya
13 Maret 2024
Elbow drat merupakan salah satu komponen penting dalam sistem perpipaan yang berfungsi untuk menghubungkan dua pipa dengan sudut 90 derajat. Drat pada elbow ini memungkinkan pemasangan dan pembongkaran pipa dengan mudah tanpa memerlukan alat khusus. Untuk Anda yang ingin mengenal elbow satu ini, berikut artikel ini akan membahas secara tuntas mengenai elbow drat, mulai dari pengertian, jenis-jenisnya, hingga cara memilih yang tepat untuk kebutuhan Anda.
Pengertian Elbow Drat

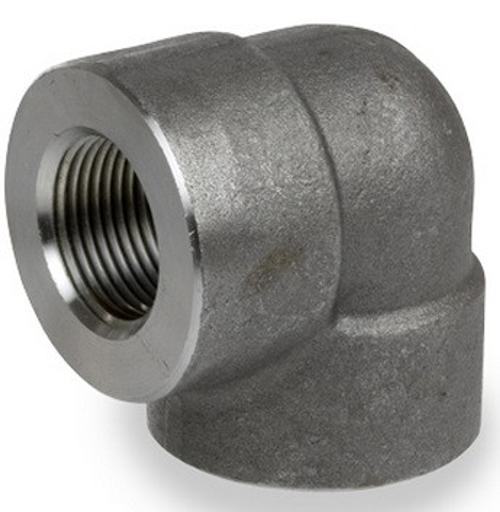

Elbow drat, atau biasa disebut siku drat, adalah fitting pipa yang digunakan untuk mengubah arah aliran fluida dalam sistem perpipaan. Elbow ini memiliki dua ujung berulir yang memungkinkan koneksi dengan pipa lain dengan mudah dan tanpa memerlukan alat khusus.
Manfaat dan Kegunaan Elbow Drat
Elbow ini memiliki banyak manfaat dan kegunaan, di antaranya adalah berikut ini.
- Mengubah Arah Aliran Fluida: Digunakan untuk mengubah arah aliran fluida dalam berbagai sistem perpipaan, seperti air, gas, dan minyak.
- Membuat Sambungan yang Mudah dan Cepat: Ulir pada elbow ini memungkinkan sambungan yang mudah dan cepat dengan pipa lain tanpa memerlukan alat khusus.
- Meningkatkan Fleksibilitas Desain: Tersedia dalam berbagai jenis dan ukuran sehingga memungkinkan desain sistem perpipaan yang lebih fleksibel.
Jenis-Jenis Elbow Drat
Terdapat beberapa jenis elbow drat yang umum digunakan, yaitu sebagai berikut ini.
- Elbow Drat Dalam: Jenis elbow ini memiliki drat yang ada di bagian dalam pada kedua ujung. Biasanya digunakan untuk menghubungkan dua pipa dengan drat luar.
- Elbow Drat Street: Jenis elbow ini memiliki drat di bagian luar pada salah satu ujung dan drat dalam di bagian luarnya, yang biasanya digunakan untuk mengubah arah aliran fluida secara 90 derajat.
Baca juga: Ketahui Berbagai Jenis Elbow, dari Elbow Drat hingga Elbow Sok
Cara Memilih Elbow Drat
Berikut adalah beberapa faktor yang perlu dipertimbangkan saat memilih siku drat.
1. Sudut
Sudut siku drat menentukan arah aliran fluida pada sistem perpipaan. Sudut yang tersedia umumnya 45 derajat dan 90 derajat. Berikut penjelasan untuk setiap sudutnya. 45 derajat digunakan untuk mengubah arah aliran fluida secara bertahap, yang cocok untuk aplikasi dengan ruang dan lingkungan yang terbatas. Sementara, 90 derajat digunakan untuk mengubah arah aliran fluida secara tegak lurus, yang cocok untuk aplikasi umum seperti menghubungkan pipa ke fitting.
2. Diameter
Diameter elbow ini harus sesuai dengan diameter pipa yang akan dihubungkan. Pastikan untuk memilih diameter yang sama agar sambungan pipa kuat dan tidak bocor.
3. Material
Material siku drat yang umum digunakan adalah berikut ini.
- Besi: Material yang kuat dan tahan lama, cocok untuk aplikasi dengan tekanan tinggi.
- Stainless Steel: Material yang tahan korosi dan suhu tinggi, cocok untuk aplikasi industri.
- PVC: Material yang ringan dan tahan lama, cocok untuk aplikasi air dingin.
4. Tekanan
Tekanan yang dapat ditahan oleh siku drat harus sesuai dengan tekanan sistem perpipaan Anda. Pilihlah elbow dengan rating tekanan yang lebih tinggi daripada tekanan sistem perpipaan Anda untuk memastikan keamanan dan ketahanan.
5. Merek
Pilihlah merek elbow yang terpercaya dan berkualitas, seperti Delcorte, Viar, MEGA, dan BOTH WELL. Merek ternama biasanya memiliki standar kualitas yang tinggi dan produk yang terjamin.
Baca juga: Kenali BOTH WELL Fitting, Brand Sambungan Pipa Terbaik!
Sebagai tips tambahan, pastikan elbow yang dipilih memiliki ulir yang tajam dan bersih. Gunakan sealant atau gasket untuk mencegah kebocoran pada sambungan dan kencangkan sambungan elbow dengan kunci inggris atau alat yang sesuai.
Elbow drat adalah fitting pipa yang serbaguna dan mudah digunakan. Dengan memahami jenis, material, dan cara memilihnya, Anda dapat memilih siku drat yang tepat untuk aplikasi. Jika kebingungan mencari toko untuk menjual elbow drat, Anda bisa membeli di pemasok yang terpercaya, seperti pemasok PT Karya Prima Suplindo . Sebagai pemasok kebutuhan konstruksi pipeline untuk industri migas yang berpengalaman, PT Karya Prima Suplindo menjual beragam komponen pipa secara lengkap, termasuk juga ada fitting elbow.
Pemasok ini menjual dua kategori fitting pipa, yakni butt weld fitting dan forged fitting , yang masing-masingnya tersedia dalam bentuk elbow. Pada butt weld fitting tersedia elbow 45D LR, 90D LR dan SR, serta elbow 180D LR dan SR dengan ukuran mulai dari ½ inci - 24 inci. Butt weld fitting yang dijual tersedia dari merek BENKAN (agen resmi), Sungkwang Bend, dan TK Corporation. Sementara, pada forged fitting tersedia elbow 45D dan 90D (NPT dan SW) dengan ukuran dari ½ inci - 16 inci. Brand yang tersedia pada kategori forged fitting ada MEGA, ULMA, BOTH WELL (agen resmi), Viar, dan Delcorte. Selain menjual fitting dalam bentuk elbow, pemasok ini juga menjual bentuk lainnya, di antaranya ada end cap, reducer, lap joint stub end, tee, union, coupling, olet, serta lainnya.
PT Karya Prima Suplindo juga menjual komponen pipa lainnya, yakni ada stud bolt, nut, gasket, flange, serta pipa seamless dengan jenis dan ukuran yang bervariasi, yang bisa Anda cek di katalognya . Jika ingin order atau bertanya lebih lanjut, silakan Anda menghubungi salah satu nomor telepon yang ada di bawah ini atau juga bisa langsung klik ikon WhatsApp yang tertera di pojok kanan bawah berikut.
