Material Flange Socket Weld yang Umum Digunakan dalam Industri

Lalu, material apa saja yang umum digunakan untuk flange socket weld? Berikut penjelasannya.

Baca Juga: Elbow Pipa dalam Industri Kimia dan Petrokimia: Mengapa Sangat Dibutuhkan?

Mengenal Flange Socket Weld?

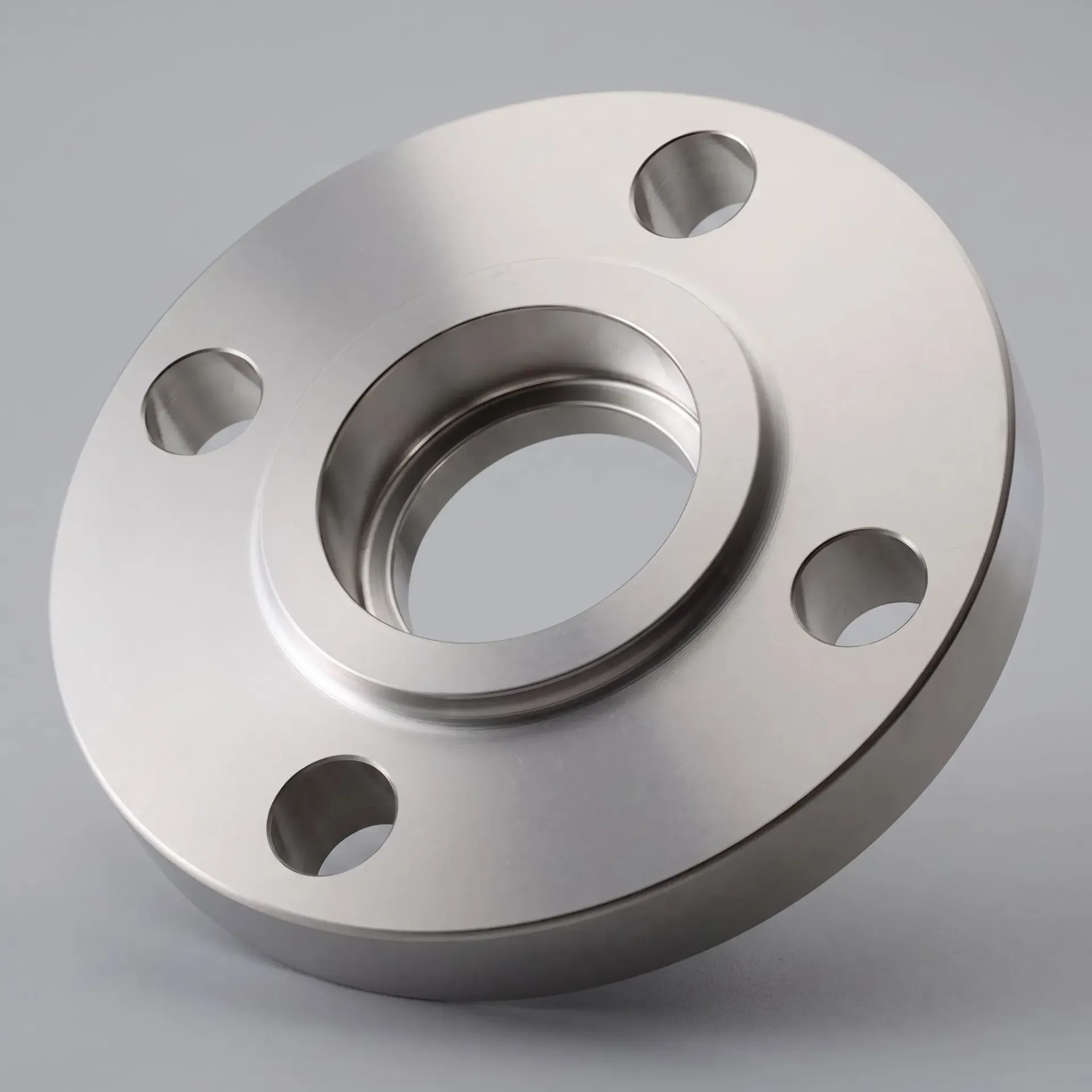

Socket weld flange adalah jenis flange yang memiliki socket pada bagian bore untuk menempatkan ujung pipa sebelum dilakukan pengelasan.

Flange ini umumnya digunakan pada ukuran pipa yang relatif kecil dan aplikasi tertentu yang membutuhkan sambungan flange dengan konfigurasi socket weld.

Salah satu karakteristiknya adalah pipa masuk ke dalam socket flange, kemudian sambungan dilas pada bagian luar. Desain tersebut berbeda dengan welding neck flange, di mana pipa disambungkan melalui butt weld pada bagian neck flange.

Socket weld flange dapat digunakan pada berbagai aplikasi industri, selama ukuran, material, pressure class, dan standar yang digunakan sesuai dengan kebutuhan sistem.

Mengapa Material Flange Socket Weld Penting?

Flange menjadi bagian dari pressure boundary dalam sistem perpipaan. Artinya, material yang digunakan harus memiliki karakteristik mekanis yang sesuai dengan kondisi kerja.

Beberapa faktor yang perlu diperhatikan meliputi:

• Tekanan operasi.
• Temperatur operasi.
• Jenis fluida.
• Risiko korosi.

Pemilihan material yang tepat membantu memastikan flange dapat bekerja sesuai desain dan mendukung keandalan sambungan.

Carbon Steel sebagai Material yang Banyak Digunakan

Carbon steel merupakan salah satu material yang umum digunakan untuk socket weld flange.

Material ini banyak dipilih karena memiliki kombinasi kekuatan mekanis, ketersediaan, dan biaya yang relatif efisien untuk berbagai aplikasi.

Socket weld flange carbon steel dapat digunakan pada sejumlah sistem seperti:

• Sistem perpipaan minyak dan gas.
• Industri petrokimia.
• Power plant.
• Utility system.
• Sistem air industri.
• Berbagai fasilitas proses.

Namun, carbon steel memiliki keterbatasan terhadap korosi. Jika digunakan pada lingkungan yang memiliki risiko korosi tinggi, diperlukan pertimbangan tambahan terkait corrosion protection dan material selection.

Stainless Steel untuk Ketahanan Korosi

Material berikutnya yang banyak digunakan adalah stainless steel.

Stainless steel memiliki kandungan kromium yang membantu membentuk lapisan pasif pada permukaan material. Karakteristik ini memberikan ketahanan korosi yang baik pada banyak kondisi.

Socket weld flange stainless steel dapat dipertimbangkan untuk aplikasi yang membutuhkan ketahanan korosi lebih tinggi atau kondisi lingkungan tertentu.

Beberapa grade yang umum digunakan adalah stainless steel 304 dan 316.

Socket Weld Flange Stainless Steel 304

Stainless steel 304 merupakan salah satu grade yang paling banyak digunakan untuk kebutuhan umum.

Material ini menawarkan kombinasi ketahanan korosi, kekuatan, dan kemudahan fabrikasi yang baik.

Penggunaannya dapat ditemukan pada berbagai sistem industri, tetapi tetap harus disesuaikan dengan karakteristik fluida dan kondisi lingkungan.

Socket Weld Flange Stainless Steel 316

Stainless steel 316 mengandung molibdenum yang membantu meningkatkan ketahanan terhadap jenis korosi tertentu.

Karena itu, grade ini sering dipertimbangkan pada lingkungan yang lebih korosif dibandingkan aplikasi umum.

Namun, bukan berarti 316 selalu menjadi pilihan terbaik. Jika kebutuhan sistem dapat dipenuhi oleh 304, penggunaan 316 mungkin tidak memberikan manfaat tambahan yang sebanding dengan peningkatan biaya.

Alloy Steel untuk Kondisi Temperatur Tinggi

Alloy steel juga dapat digunakan sebagai material flange untuk kondisi operasi tertentu.

Material alloy steel mengandung unsur paduan tambahan yang dapat memberikan karakteristik mekanis tertentu, termasuk performa pada kondisi temperatur tinggi.

Material ini dapat digunakan pada aplikasi seperti:

• Power generation.
• Refinery.
• Industri petrokimia.
• Sistem steam.
• Sistem proses temperatur tinggi.

Pemilihan grade alloy steel harus berdasarkan kondisi operasi dan standar yang berlaku. Tidak semua alloy steel memiliki karakteristik yang sama.

Low Temperature Service

Ada pula aplikasi yang membutuhkan flange untuk bekerja pada temperatur rendah.

Pada kondisi tersebut, pemilihan material harus mempertimbangkan toughness dan kemampuan material menghadapi temperatur rendah.

Material tertentu memang dirancang untuk low-temperature service. Pemilihannya harus mengikuti persyaratan desain dan standar yang ditetapkan untuk sistem.

Hal ini penting karena material yang tidak sesuai dapat mengalami perubahan sifat mekanis ketika digunakan pada temperatur rendah.

Forged Steel untuk Socket Weld Flange

Socket weld flange pada umumnya merupakan forged flange, sehingga karakteristik material dan proses forging menjadi bagian penting dari kualitas produk.

Forging dilakukan dengan memberikan gaya pada material untuk membentuk flange sesuai dimensi yang diperlukan.

Dalam aplikasi industri, penggunaan forged material dapat memberikan karakteristik mekanis yang sesuai untuk kebutuhan pressure-containing components, tergantung grade dan proses produksinya.

Karena itu, selain melihat "carbon steel" atau "stainless steel", periksa juga spesifikasi material forging yang digunakan.

Standar Material Socket Weld Flange

Dalam pengadaan flange industri, standar menjadi bagian yang sangat penting.

Salah satu standar yang umum digunakan untuk forged flanges adalah ASME B16.5, yang mencakup dimensi, pressure-temperature ratings, material, marking, dan persyaratan terkait flange serta flanged fittings dalam rentang ukuran tertentu.

Untuk material, flange juga dapat mengacu pada spesifikasi seperti ASTM yang sesuai dengan grade material.

Contohnya, beberapa forged flange carbon steel dapat menggunakan material specification tertentu yang dipersyaratkan oleh proyek.

Karena itu, jangan hanya menyebut "socket weld flange carbon steel". Spesifikasi pembelian sebaiknya mencantumkan standard, material grade, size, class, dan facing secara lengkap.

Hubungan Material dengan Pressure Class

Material flange memiliki hubungan dengan pressure-temperature rating.

Socket weld flange dapat tersedia dalam beberapa class, seperti:

• Class 150.
• Class 300.
• Class 600.
• Class 900.
• Dan class lainnya sesuai standar serta ukuran yang tersedia.

Namun, angka class tidak boleh diterjemahkan secara sederhana sebagai tekanan maksimum dalam psi.

Kemampuan aktual flange ditentukan berdasarkan kombinasi material, temperatur, ukuran, dan pressure-temperature rating yang berlaku.

Karena itu, pastikan pressure class dan material flange sesuai dengan design condition sistem.

Material Flange Harus Kompatibel dengan Pipa

Salah satu hal yang sering terlupakan adalah kesesuaian material flange dengan pipa.

Misalnya, ketika pipa terbuat dari stainless steel, penggunaan flange carbon steel harus dievaluasi secara engineering. Begitu pula sebaliknya.

Perbedaan material dapat memengaruhi proses welding, korosi, thermal expansion, dan karakteristik sambungan.

Untuk sambungan socket weld, perhatian terhadap weld compatibility menjadi semakin penting karena flange dan pipa akan disatukan melalui proses pengelasan.

Pengaruh Fluida terhadap Pemilihan Material

Jenis fluida yang dialirkan juga memiliki pengaruh besar.

Air, minyak, gas, steam, dan bahan kimia memiliki karakteristik yang berbeda. Fluida tertentu dapat meningkatkan risiko korosi atau membutuhkan material dengan ketahanan khusus.

Sebagai contoh, sistem yang menangani fluida dengan kandungan tertentu mungkin memerlukan evaluasi corrosion resistance yang lebih ketat.

Karena itu, pemilihan material sebaiknya dilakukan berdasarkan fluid service dan kondisi aktual sistem.

Cara Memilih Material Flange Socket Weld yang Tepat

Agar tidak salah memilih, berikut beberapa hal yang perlu diperiksa.

1. Identifikasi Jenis Fluida

Ketahui jenis fluida yang akan dialirkan dan karakteristiknya.

2. Tentukan Tekanan dan Temperatur

Periksa design pressure dan design temperature sistem.

3. Pilih Material yang Sesuai

Tentukan apakah carbon steel, stainless steel, alloy steel, atau material lainnya lebih sesuai.

4. Perhatikan Pressure Class

Pastikan class flange memenuhi kebutuhan sistem berdasarkan pressure-temperature rating.

5. Cocokkan dengan Material Pipa

Pastikan material flange kompatibel dengan pipa dan prosedur welding yang digunakan.

6. Periksa Standard

Pastikan flange memenuhi standar yang dipersyaratkan proyek, seperti ASME B16.5 dan material specification yang relevan.

7. Pastikan Dokumen Material Tersedia

Untuk proyek industri, dokumen seperti Mill Test Certificate (MTC) dapat dibutuhkan untuk proses verifikasi material.

Jangan Memilih Material Hanya Berdasarkan Harga

Dalam pengadaan material industri, harga memang penting. Tetapi material termurah belum tentu menjadi pilihan paling ekonomis.

Bayangkan sebuah flange sudah terpasang, kemudian diketahui materialnya tidak sesuai dengan spesifikasi proyek. Biaya penggantian tentu jauh lebih besar daripada selisih harga ketika pembelian awal.

Karena itu, lebih baik membandingkan:

Harga + kualitas + spesifikasi + dokumen + lead time + kesesuaian proyek.

Pendekatan ini membantu mengurangi risiko kesalahan pengadaan.

Pentingnya Quality Control

Setelah material ditentukan, proses quality control tetap diperlukan.

Beberapa hal yang dapat diperiksa meliputi:

• Material grade.
• Dimensi flange.
• Diameter dan bolt hole.
• Pressure class.
• Facing.

Untuk proyek dengan persyaratan inspeksi tertentu, pemeriksaan dapat dilakukan berdasarkan inspection and test plan yang telah ditetapkan.

Material flange socket weld yang umum digunakan dalam industri meliputi carbon steel, stainless steel, alloy steel, serta material tertentu untuk kebutuhan temperatur rendah.

Carbon steel banyak digunakan untuk berbagai aplikasi karena menawarkan kekuatan dan efisiensi biaya. Stainless steel dapat menjadi pilihan ketika ketahanan korosi menjadi pertimbangan utama, sedangkan alloy steel dapat digunakan pada kondisi service tertentu yang membutuhkan karakteristik material khusus.

Namun, material terbaik bukan selalu material yang paling mahal. Pemilihannya harus disesuaikan dengan jenis fluida, tekanan, temperatur, pressure class, material pipa, standar, dan kebutuhan engineering.

Dengan memastikan semua parameter tersebut sejak awal, socket weld flange yang digunakan dapat lebih sesuai dengan kebutuhan sistem dan membantu menjaga keandalan sambungan perpipaan dalam jangka panjang.
