Ketahui Kriteria Stud Bolt B8 Sebelum Anda Menggunakannya
9 April 2022
Sambungan sistem perpipaan umumnya menggunakan stud bolt sebagai pengencang. Untuk itu, stud bolt memiliki peran penting dalam penyambungan pipa agar mencegah kebocoran. Salah satu stud bolt yang banyak digunakan di dunia perpipaan ialah

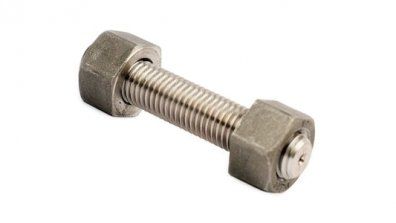

stud bolt B8
. Bagi Anda yang berencana menggunakan tipe stud bolt tersebut, simak artikel ini terlebih dahulu untuk mengenal stud bolt B8 lebih lanjut, mulai dari spesifikasi hingga kriteria fisik dan materialnya.
Baca juga: Daftar Harga Baut Mur ASTM A193 B8 dan Sederet Keunggulannya
Baca juga: Daftar Harga Baut Mur ASTM A193 B8 dan Sederet Keunggulannya
Pengertian Stud Bolt B8
Stud bolt B8, sesuai dengan namanya, mengacu pada standar ASTM A193 Grade B8. Standar ini menetapkan spesifikasi untuk baut, stud, dan batang berulir yang terbuat dari baja paduan dan baja tahan karat untuk layanan suhu tinggi atau tekanan tinggi, atau aplikasi khusus lainnya.
Material dan Proses Pembuatan Stud Bolt B8
B8 terbuat dari baja tahan karat tipe 304, yang merupakan jenis baja tahan karat yang paling umum digunakan dalam industri pengikat. Baja tahan karat tipe 304 memiliki ketahanan yang baik terhadap korosi dan oksidasi, sehingga cocok untuk digunakan di lingkungan yang keras. B8 mengalami proses perlakuan panas khusus yang disebut solution annealing. Proses ini melibatkan pemanasan baut hingga suhu tinggi, diikuti dengan pendinginan cepat dalam air. Solution annealing bertujuan untuk meningkatkan ketahanan korosi baut.
Spesifikasi ASTM A193/A193M
Stud bolt B8 merupakan bagian dari spesifikasi ASTM A193/A193M. Spesifikasi ini mencakup baut baja paduan dan baja tahan karat untuk bejana tekan, katup, flensa, dan perlengkapan untuk aplikasi suhu tinggi. B8 memenuhi persyaratan kekuatan tarik, kekuatan luluh, dan elongasi yang ditetapkan dalam spesifikasi ini.
Keunggulan Stud Bolt B8
Stud bolt B8 memiliki beberapa keunggulan, antara lain:
- Ketahanan terhadap korosi dan oksidasi yang baik: B8 terbuat dari baja tahan karat tipe 304. Material ini memiliki ketahanan yang sangat baik terhadap korosi dan oksidasi, sehingga cocok digunakan di lingkungan yang keras dan lembap, bahkan di lingkungan yang mengandung bahan kimia korosif.
- Kekuatan tarik dan kekuatan luluh yang tinggi: Baja tahan karat tipe 304 memiliki kekuatan tarik dan kekuatan luluh yang tinggi. Hal ini membuat B8 mampu menahan beban yang berat dan tekanan yang besar tanpa mengalami deformasi atau kerusakan.
- Tahan terhadap suhu ekstrem dan tekanan tinggi: B8 dapat digunakan pada suhu ekstrem, baik suhu tinggi maupun suhu rendah. Selain itu, stud bolt ini juga tahan terhadap tekanan tinggi, sehingga cocok digunakan dalam aplikasi yang melibatkan tekanan tinggi, seperti pada industri minyak dan gas.
- Dapat digunakan di lingkungan yang korosif: Karena ketahanannya terhadap korosi yang sangat baik, B8 dapat digunakan di lingkungan yang korosif, seperti lingkungan air laut, lingkungan asam, atau lingkungan yang mengandung bahan kimia korosif lainnya.
- Mudah dipasang dan dilepas: B8 memiliki desain yang sederhana dan mudah dipasang serta dilepas. Hal ini memudahkan proses perawatan dan perbaikan jika diperlukan.
Aplikasi Stud Bolt B8 di Industri
B8 sangat ideal untuk aplikasi di lingkungan yang keras, termasuk suhu ekstrem dan tekanan tinggi. Inilah sebabnya mengapa B8 sering digunakan dalam industri petrokimia dan migas, di mana peralatan sering terpapar kondisi yang menantang. Selain itu, B8 juga dapat ditemukan di industri lain seperti:
- Pengolahan kimia: Karena ketahanannya terhadap berbagai bahan kimia.
- Makanan dan minuman: Karena mudah dibersihkan dan tidak bereaksi dengan makanan.
- Farmasi: Karena memenuhi standar kebersihan dan sterilisasi.
- Konstruksi: Dalam proyek-proyek yang membutuhkan material tahan karat.
Kriteria Stud Bolt B8 yang Perlu Diperhatikan
1. Kriteria Fisik
- Ulir: Pastikan ulir stud bolt sesuai dengan spesifikasi ASME B1.1. Spesifikasi ini mengatur dimensi dan toleransi ulir untuk memastikan kecocokan dengan mur pasangannya (biasanya A194 Grade 8 atau 8M).
- Lingkungan Kerja: Pertimbangkan kondisi lingkungan kerja pipa, seperti tingkat korosif (asam, basa, atau garam), suhu, dan tekanan. Faktor-faktor ini akan mempengaruhi pemilihan material dan grade stud bolt yang sesuai.
- Ukuran: Pilih ukuran stud bolt yang sesuai dengan flange yang akan dipasang. Flange biasanya mengikuti standar ASME B16.1, ASME B16.5, ASME B16.47, API 6A Tipe 6B, MSS SP-44, dan AWWA. Jika ukuran stud bolt tidak sesuai dengan standar ini, kemungkinan besar perlu dipesan secara khusus.
2. Kriteria Material
- Material: B8 terbuat dari stainless steel austenitic tipe 304. Material ini memiliki ketahanan yang baik terhadap korosi dan suhu tinggi.
- Pasangan Mur: Stud bolt B8 biasanya dipasangkan dengan mur A194 Grade 8 atau 8M. Pastikan mur dan stud bolt memiliki kompatibilitas material untuk mencegah masalah seperti korosi galvanik.
- Suhu Kerja: B8 cocok untuk digunakan pada lingkungan kerja dengan suhu tinggi, biasanya di atas 450 derajat Celsius.
3. Kelas (Class)
Stud bolt B8 memiliki dua kelas, yaitu Class 1 dan Class 2. Class 1 memiliki kekuatan tarik yang lebih rendah, sedangkan Class 2 memiliki kekuatan tarik yang lebih tinggi. Pilih kelas yang sesuai dengan kebutuhan aplikasi.
4. Lapisan (Coating)
Stud bolt B8 umumnya tidak dilapisi, tetapi dalam beberapa kasus, lapisan seperti seng atau kadmium dapat diterapkan untuk meningkatkan ketahanan korosi.
5. Sertifikasi
Pastikan stud bolt B8 memiliki sertifikasi yang relevan, seperti sertifikat material dan sertifikat pengujian.
Pentingnya Memilih Stud Bolt yang Tepat
Pemilihan stud bolt yang tepat sangat penting untuk mencegah kegagalan pada sistem perpipaan. Kegagalan stud bolt dapat mengakibatkan kebocoran, kerusakan peralatan, dan bahkan kecelakaan kerja. Oleh karena itu, selalu konsultasikan dengan ahli teknik atau vendor yang berpengalaman untuk memastikan pemilihan stud bolt B8 yang sesuai dengan kebutuhan aplikasi Anda.
Baca juga: Ketahui Beragam Jenis Lapisan Stud Bolt Sebelum Memesannya
Apakah setelah membaca artikel ini Anda semakin yakin akan menggunakan stud bolt B8 untuk pemasangan pipa industri? Jika iya, artikel ini memiliki rekomendasi stockist konstruksi pipeline yang bisa diandalkan, yaitu PT Karya Prima Suplindo.
Buat yang belum tahu, PT Karya Prima Suplindo merupakan stockist material untuk industri migas yang fokus menjual kebutuhan konstruksi pipeline. Sejak tahun 1986, PT Karya Prima Suplindo telah dipercaya berbagai perusahaan migas untuk keperluan konstruksi pipeline, seperti Pertamina, Petronas, dan Elnusa.
PT Karya Prima Suplindo menyediakan stud bolt dan nut yang cocok dengan kualitas terbaik. Stud bolt yang selalu ready dijual PT Karya Prima Suplindo ada stud bolt B8 atau dengan spesifikasi ASTM SA/A193 B8 dan nut SA/A194 Gr. 8. Selain itu, ada ASTM SA/A193 B7 dengan nut yang cocok, yaitu SA/A194 2H, ASTM SA/A193 B8M & SA/A194 Gr. 8M / 8MA.
Untuk ukuran yang ready stock, mulai dari 3/8” hingga 3”. Menariknya, semua tipe stud bolt bisa diproduksi khusus sesuai dengan pesanan konsumen. Semua produk stud bolt ada yang memiliki tipe threaded rod dan heavy hex nut untuk pasangan nutnya. Untuk memastikan kualitasnya terjamin, pelapisan juga dilakukan untuk setiap produknya. Ada pilihan pelapisan zinc plating, cadmium plating, hot dipped galvanizing, dan fluorocarbon coating. Selain itu, stockist ini menjual stud bolt yang berasal dari brand Sanwa, serta PS yang perlu diketahui merupakan brand sendiri dari PT Karya Prima Suplindo.
Tak hanya stud bolt, Anda juga bisa menemukan kebutuhan konstruksi pipeline lainnya, seperti ada sambungan pipa, pipa seamless, gasket, dan flange dengan harga yang kompetitif dan sudah sesuai standar ASME, ASTM, serta API. Jika tertarik membeli stud bolt di PT Karya Prima Suplindo, silahkan menghubungi nomor telepon yang tertera di bawah ini atau bisa langsung klik ikon WhatsApp yang ada di pojok kanan bawah. Untuk melihat katalog produknya, bisa cek di karyaprimasuplindo.co.id .
