Jenis Sambungan Pipa untuk Sistem Tekanan Tinggi

Mengapa Sambungan Pipa Sangat Penting pada Sistem Tekanan Tinggi?

Sistem tekanan tinggi umumnya digunakan pada:

• Industri minyak dan gas
• Instalasi air bertekanan tinggi
• Sistem hidrolik dan pneumatik
• Pabrik kimia dan manufaktur
• Sistem pemadam kebakaran

Sambungan pipa harus mampu:

• Menahan tekanan tinggi tanpa bocor
• Tahan terhadap getaran dan suhu ekstrem
• Memiliki kekuatan mekanis yang stabil
• Memenuhi standar keselamatan industri

Jenis Sambungan Pipa untuk Tekanan Tinggi

1. Sambungan Las (Welded Joint)

Sambungan las adalah pilihan paling umum untuk sistem tekanan tinggi.

Kelebihan:

Kekuatan sangat tinggi

Risiko kebocoran sangat rendah

Cocok untuk tekanan dan temperatur ekstrem

Jenis las yang umum digunakan:

Butt Weld

Socket Weld

Aplikasi:

Industri minyak & gas

Pabrik kimia

Boiler dan sistem uap

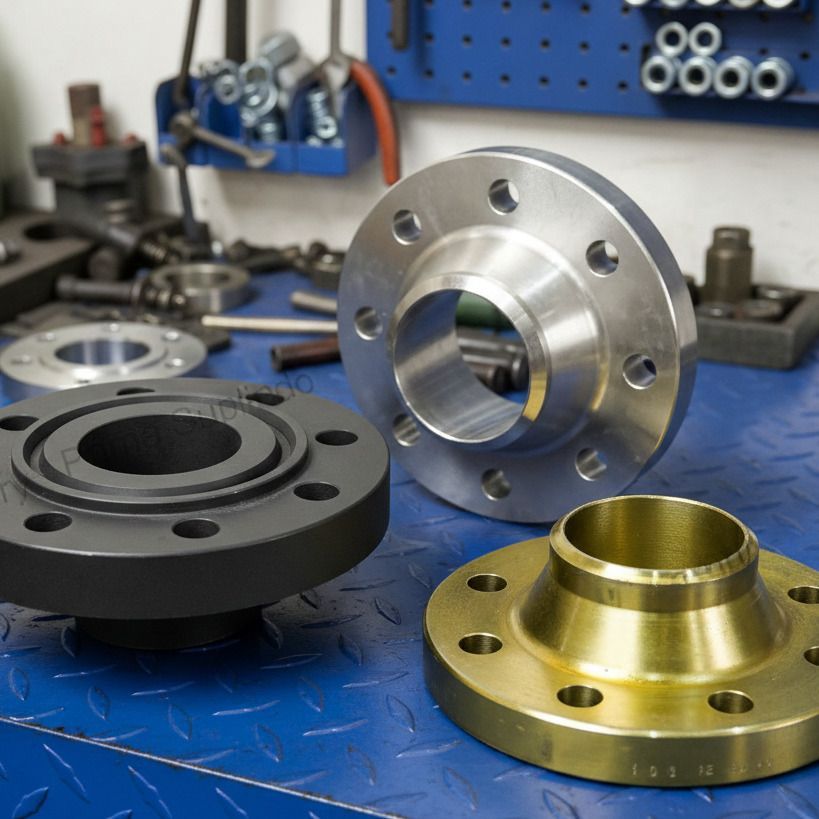

2. Sambungan Flange

Sambungan flange menggunakan dua flange yang dikencangkan dengan baut dan gasket.

Kelebihan:

Mudah dibongkar pasang

Memudahkan perawatan dan inspeksi

Cocok untuk pipa berdiameter besar

Jenis flange tekanan tinggi:

Weld Neck Flange

Slip On Flange (kelas tekanan tinggi)

Blind Flange

Aplikasi:

Sistem perpipaan industri

Instalasi pompa dan valve

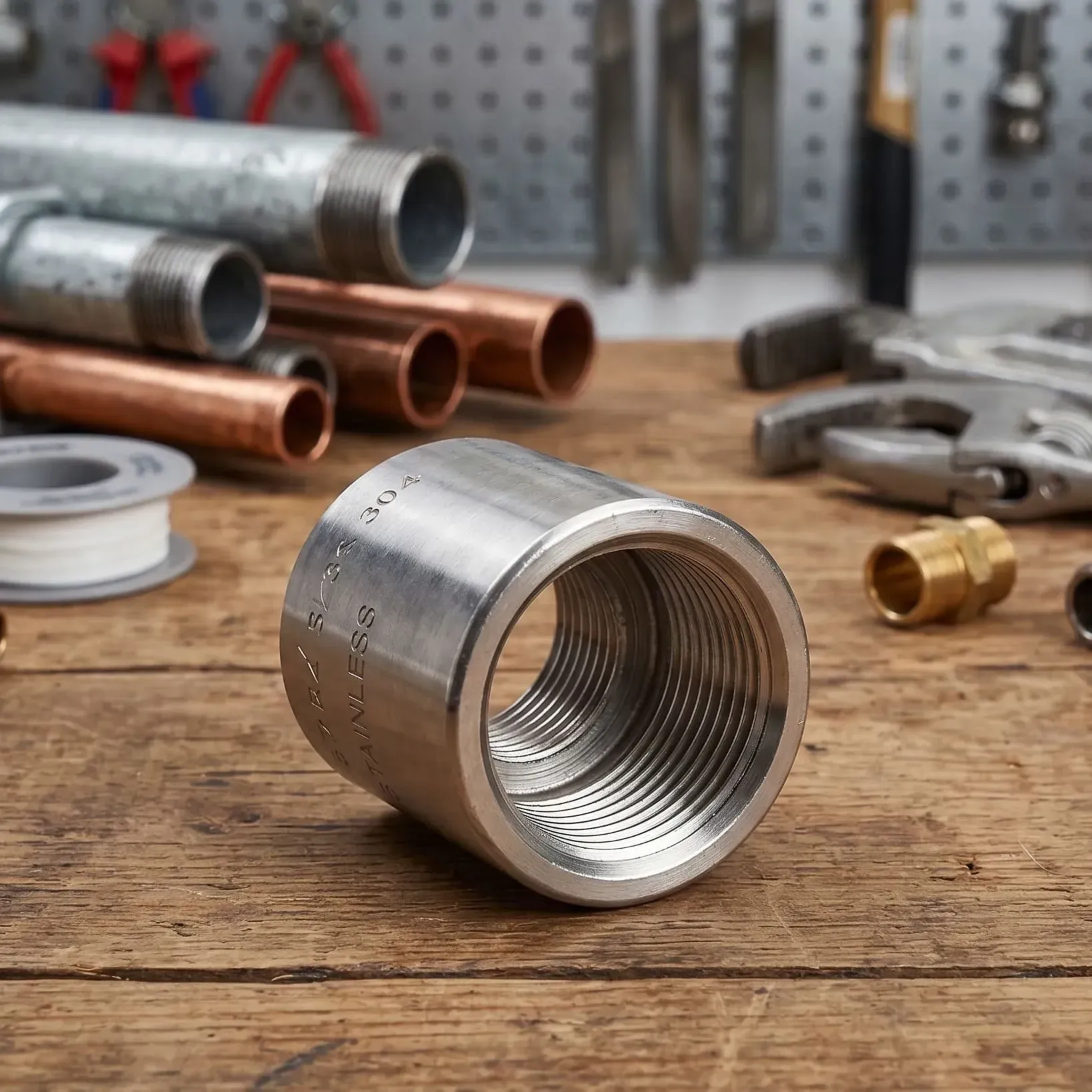

3. Sambungan Ulir (Threaded Joint)

Sambungan ini menggunakan ulir internal dan eksternal pada pipa.

Kelebihan:

Instalasi cepat

Tidak memerlukan pengelasan

Kekurangan:

Kurang ideal untuk tekanan sangat tinggi

Rentan bocor jika pemasangan tidak presisi

Aplikasi:

Sistem tekanan menengah

Instalasi hidrolik tertentu

4. Sambungan Compression Fitting

Jenis sambungan ini menggunakan ring (ferrule) untuk mengunci pipa.

Kelebihan:

Tahan tekanan tinggi

Instalasi relatif mudah

Minim kebocoran jika dipasang dengan benar

Aplikasi:

Sistem hidrolik

Instrumentasi industri

Pipa stainless steel

5. Sambungan Clamp (High Pressure Clamp)

Menggunakan clamp khusus untuk sistem tekanan tinggi.

Kelebihan:

Kuat dan fleksibel

Cocok untuk kondisi ekstrem

Instalasi cepat

Aplikasi:

Industri offshore

Sistem minyak dan gas

Pipa tekanan ultra tinggi

Faktor yang Perlu Dipertimbangkan dalam Memilih Sambungan Pipa

Sebelum menentukan jenis sambungan pipa, perhatikan beberapa faktor berikut:

• Tekanan kerja maksimum
• Temperatur operasional
• Jenis fluida yang dialirkan
• Material pipa
• Kemudahan perawatan
• Standar dan regulasi (ASME, ANSI, ASTM)

Standar dan Regulasi Sambungan Pipa Tekanan Tinggi

Dalam sistem tekanan tinggi, penggunaan sambungan pipa wajib mengikuti standar internasional untuk menjamin keselamatan dan kualitas instalasi, antara lain:

• ASME (American Society of Mechanical Engineers)
  Digunakan luas pada sistem perpipaan industri dan pembangkit energi.
• ANSI (American National Standards Institute)
  Mengatur kelas tekanan flange dan fitting.
• ASTM (American Society for Testing and Materials)
  Mengatur spesifikasi material pipa dan sambungan.
• ISO (International Organization for Standardization)
  Digunakan pada proyek berskala internasional.

Mematuhi standar ini dapat mengurangi risiko kegagalan sistem dan meningkatkan keandalan operasional.

Pemilihan jenis sambungan pipa untuk sistem tekanan tinggi tidak bisa dilakukan sembarangan. Sambungan las dan flange menjadi pilihan paling umum untuk tekanan ekstrem, sementara compression fitting dan clamp cocok untuk aplikasi khusus yang membutuhkan fleksibilitas dan kecepatan pemasangan.

Dengan memilih sambungan pipa yang tepat, Anda dapat memastikan keamanan sistem, umur pakai lebih panjang, dan performa optimal.
