Flange adalah Kunci Kemudahan Penyambungan Pipa
September 30, 2022
Di dunia perpipaan pastinya Anda sudah tidak asing lagi dengan istilah flange. Flange adalah komponen yang mampu memberikan kemudahan untuk instalasi, lepas-pasang, perawatan, dan modifikasi pipa. Dengan memberikan kemudahan, banyak industri yang menggunakan flange untuk kebutuhan konstruksi pipa.
Flange adalah solusi untuk yang menginginkan kemudahan dalam memasang dan menyambungkan pipa karena bisa dilepas-pasang. Untuk mengenal flange lebih lanjut, simak artikel ini selengkapnya.
Flange adalah solusi untuk yang menginginkan kemudahan dalam memasang dan menyambungkan pipa karena bisa dilepas-pasang. Untuk mengenal flange lebih lanjut, simak artikel ini selengkapnya.

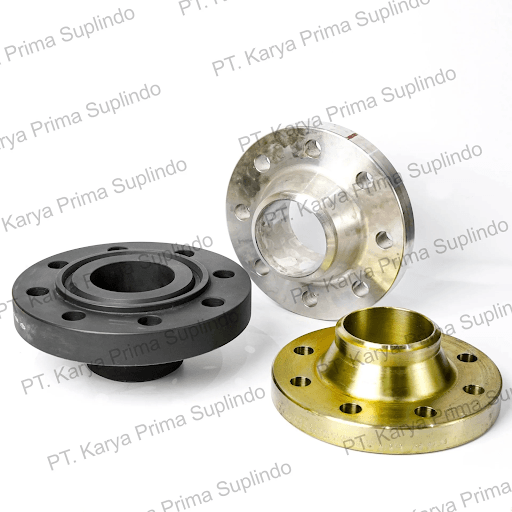

Pengertian Flange
Flange adalah suatu komponen yang digunakan untuk menggabungkan dua komponen menjadi satu kesatuan dengan menggunakan baut sebagai perekat. Penggabungan komponen ini bisa antara pipa dengan valve atau juga bisa pipa dengan komponen lainnya.
Fungsi Flange
Flange adalah komponen penyambungan pipa yang bisa mudah dilepas-pasang sehingga memudahkan dalam perbaikan atau penggantian komponen, tanpa merusak komponen yang terkait. Juga, berfungsi untuk memudahkan dalam proses perawatan. Bila ingin menambahkan aliran fluida ke tempat lain pun tidak perlu memotong pipa tersebut sehingga bisa hemat biaya produksi.
Klasifikasi Flange
Flange memiliki klasifikasi yang bervariasi tergantung dari spesifikasi dan desain pemipaan yang digunakan. Umumnya, klasifikasi flange dibedakan menjadi beberapa hal berikut ini.
- Berdasarkan Class/Rating, yakni #150, #300, #600, #900, #1500, #2500, #3000, #5000, dan seterusnya.
- Berdasarkan tipe permukaan atau type face, yakni raised face, ring type joint, dan flat face.
- Berdasarkan jenis, yakni socket welding, slip on, weld neck, lap joint, threaded, dan blind.
Jenis Flange
1. Blind Flange
Sesuai dengan namanya, blind flange adalah jenis flange yang tidak memiliki lubang di bagian tengah yang berfungsi untuk “membutakan” atau menutup pipa dengan cara memblokir aliran fluidanya. Blind flange dapat mudah dilepas-pasang sehingga bisa memberikan akses mudah pada pipa.
Baca juga: Catat! Ini Informasi Lengkap Seputar Flange Blind
2. Lap Joint Flange
Lap joint flange adalah jenis flange yang selalu digunakan bersamaan dengan lap joint stub end. Jenis flange ini memiliki bagian jari-jari pada persilangan muka flange dan pada bagian lubangnya digunakan untuk mengakomodasi bagian flange yang dicocokkan dengan stub end.
3. Slip On Flange
Pemasangan slip on flange pada komponen menggunakan dua lasan fillet. Satu lasan dilakukan di dalam dan satu lainnya di luar rongga flange. Ukuran pada lubang slip on flange lebih besar dari diameter pipa penghubung karena pipa perlu masuk ke dalam flange tersebut untuk dihubungkan agar bisa dilas fillet.
Baca juga: Ketahui Ragam Keunggulan Flange Slip On dan Kisaran Harganya
4. Weld Neck Flange
Weld neck flange adalah jenis flange yang memiliki long tapered hub yang bisa dilas dengan pipa. Adanya long tapered hub memungkinkan distribusi tegangan mekanis yang mulus antara pipa dengan weld neck sehingga memberikan kemudahan dalam melakukan inspeksi radiografi untuk mendeteksi kemungkinan adanya kebocoran atau cacat pada pengelasan. Dalam pemasangannya, dimensi weld neck flange harus sesuai dengan dimensi pipa penghubung.
5. Socket Weld Flange
Berbeda dengan slip on flange yang membutuhkan dua pengelasan, pemasangan socket weld flange hanya menggunakan las fillet tunggal yang dieksekusi di sisi luar flange.
6. Threaded Flange
Threaded flange disambungkan dengan mengencangkan ujung male pipa ke flange tanpa las. Namun, pada kasus tertentu, proses pengelasan kecil diterapkan pada threaded dengan tujuan untuk meningkatkan kekuatan sambungannya.
Itulah informasi lengkap seputar flange yang perlu Anda ketahui sebelum membelinya. Untuk menghindari mendapatkan produk jelek, disarankan membeli dari pemasok terpercaya, seperti PT Karya Prima Suplindo . Perlu diketahui, PT Karya Prima Suplindo adalah pemasok kelengkapan konstruksi pipa khusus untuk industri minyak dan gas sejak tahun 1986.
Jika mencari flange , pemasok ini menjual semua klasifikasi flange berdasarkan jenis dan class yang disebutkan di atas. Sementara, untuk jenis flange berdasarkan tipe permukaannya tersedia ring joint type dan raised face dengan tipe forged flange. Untuk ukuran flange tersedia sampai 24” dan jika menginginkan ukuran di atasnya, tersedia B16.47 seri A /MSS SP44 dan B16.47 seri B/API 605. Khusus spectacle blind flange tersedia A516 grade 70 plate. Untuk brand yang tersedia ada dari SAN ENG, MAASS, PF, ULMA, dan METALFAR.
PT Karya Prima Suplindo pun menjual peralatan pipa lainnya, yaitu ada pipa seamless, gasket, forged fitting, butt weld fitting, stud bolt, dan nut yang bisa Anda cek di katalognya . Untuk pemesanannya bisa dilakukan secara online dengan cara menghubungi salah satu nomor kontak atau alamat email yang ada di bawah atau juga bisa klik ikon WhatsApp di pojok kanan bawah.
