Cara Memilih Lap Joint Stub End yang Tepat untuk Proyek

22 Februari 2025

Lap joint stub end adalah salah satu komponen penting dalam sistem perpipaan yang sering digunakan bersama dengan lap joint flange. Komponen ini memungkinkan fleksibilitas dalam penyambungan pipa, terutama untuk aplikasi yang membutuhkan perawatan dan pembongkaran yang mudah. Namun, memilih lap joint stub end yang tepat untuk proyek Anda memerlukan pemahaman tentang berbagai faktor yang mempengaruhinya. Berikut adalah panduan lengkap dalam memilih lap joint stub end yang sesuai dengan kebutuhan proyek Anda.
Baca juga: Kenali Lap Joint Stub End, dari Aplikasi hingga Tipenya

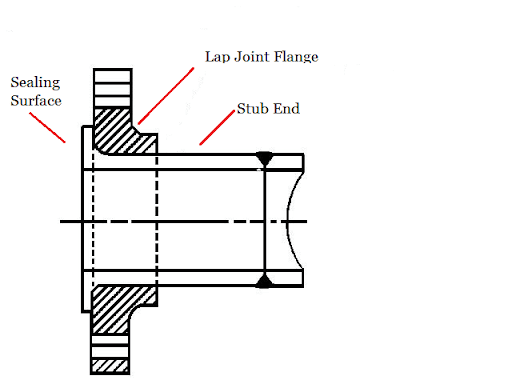

sumber gambar: metallicsteel

Pahami Fungsi dan Keunggulan Lap Joint Stub End


Seperti yang disebutkan sebelumnya, komponen ini dirancang untuk digunakan dengan lap joint flange, memungkinkan pipa untuk berputar dan menyesuaikan posisi sebelum dikencangkan. Beberapa keunggulannya meliputi:
  • Mempermudah penyambungan dan pembongkaran pipa dalam sistem perpipaan yang sering mengalami perawatan.
  • Mengurangi tegangan pada sambungan pipa.
  • Cocok untuk aplikasi dengan material yang mahal karena flange dapat digunakan kembali.

Baca juga: Sederet Fakta Lap Joint Flange yang Perlu Anda Ketahui

Pilih Material yang Sesuai


Komponen ini tersedia dalam berbagai jenis material, tergantung pada kebutuhan proyek dan lingkungan operasionalnya. Pastikan material yang Anda pilih sesuai dengan tekanan, suhu, dan jenis fluida yang mengalir dalam pipa. Material umum yang digunakan, yaitu:
  • Stainless Steel : Cocok untuk lingkungan dengan risiko korosi tinggi, seperti industri kimia dan makanan.
  • Carbon Steel : Lebih ekonomis dan sering digunakan dalam aplikasi perpipaan umum.

Baca juga: Material Terbaik untuk Flange Lap Joint: Pilihan dan Pertimbangan

Sesuaikan Ukuran dengan Pipa yang Digunakan


Ukuran komponen ini harus sesuai dengan ukuran pipa yang akan disambungkan. Beberapa parameter yang perlu diperhatikan meliputi:
  • Diameter Nominal (DN) : Ukuran standar yang mengacu pada diameter dalam pipa.
  • Schedule (SCH) : Ketebalan dinding pipa yang mempengaruhi kekuatan dan ketahanannya terhadap tekanan.
  • Toleransi Dimensi : Pastikan kompatibilitas antara stub end dan flange yang digunakan dalam sistem.

Tentukan Jenis Stub End yang Dibutuhkan


Lap joint stub end tersedia dalam beberapa jenis berdasarkan panjangnya. Pemilihan jenis stub end harus mempertimbangkan jenis flange yang digunakan agar kompatibilitas tetap terjaga. Berikut ini beberapa jenisnya:
  • Tipe A : Digunakan dengan flensa standar dan memiliki ujung berbentuk chamfer.
  • Tipe B : Cocok untuk flensa slip-on dan memiliki toleransi lebih longgar dibandingkan tipe A.
  • Tipe C : Versi yang lebih tipis dan biasanya digunakan untuk aplikasi ringan.

Pertimbangkan Standar dan Sertifikasi


Dalam proyek industri, standar dan sertifikasi menjadi faktor penting yang harus diperhatikan. Pastikan produk yang Anda pilih sudah memiliki sertifikasi yang sesuai dengan persyaratan proyek. Beberapa standar umum yang berlaku untuk lap joint stub end meliputi:
  • ASME B16.9 : Standar internasional untuk fitting pipa baja.
  • ASTM A403 : Standar untuk fitting stainless steel yang digunakan dalam sistem tekanan tinggi.
  • API 5L : Standar untuk pipa dan fitting dalam industri minyak dan gas.

Evaluasi Kualitas dan Produsen


Kualitas lap joint stub end sangat menentukan keandalan dan daya tahan sistem perpipaan Anda. Beberapa langkah untuk memastikan kualitas produk meliputi:
  • Memilih pemasok yang memiliki reputasi baik dan pengalaman dalam industri.
  • Memastikan produk telah melewati uji kualitas, seperti uji tekanan dan ketahanan terhadap korosi.
  • Mengecek dokumentasi teknis, seperti Material Test Certificate (MTC) untuk memastikan spesifikasi material sesuai dengan kebutuhan proyek.

Baca juga: Flange Lap Joint: Pengertian, Fungsi, dan Ragam Keunggulannya
Memilih lap joint stub end yang tepat untuk proyek Anda bukan hanya soal ukuran dan material, tetapi juga mempertimbangkan aspek teknis lainnya. Dengan memahami faktor-faktor di atas, Anda dapat memastikan sistem perpipaan yang lebih efisien, aman, dan tahan lama.
Jika Anda membutuhkan lap joint stub end berkualitas tinggi untuk proyek industri migas, PT Karya Prima Suplindo adalah solusi yang tepat. Sebagai perusahaan yang telah berpengalaman selama lebih dari tiga dekade, PT Karya Prima Suplindo menyediakan berbagai jenis fitting pipa, termasuk lap joint stub end , dalam berbagai ukuran dan material, seperti carbon steel dan stainless steel.
Sebagai agen resmi BENKAN dan distributor produk-produk berkualitas dari Sungkwang Bend dan TK Corporation, PT Karya Prima Suplindo menjamin keaslian dan keunggulan produk yang mereka tawarkan. Semua produk telah memenuhi standar internasional seperti API, ASME, dan ASTM, sehingga Anda dapat yakin akan kualitas dan keandalannya.

Butuh bantuan memilih komponen yang tepat untuk proyek Anda? PT Karya Prima Suplindo siap memberikan konsultasi dan membantu Anda menemukan solusi yang paling sesuai. Jangan ragu untuk menghubungi PT Karya Prima Suplindo melalui
WhatsApp .
