Cara Memilih Elbow 180D Sesuai Material dan Tekanan Kerja

7 Agustus 2026

Dalam sistem perpipaan industri, setiap fitting memiliki fungsi yang berbeda sesuai kebutuhan aliran fluida. Salah satu komponen yang sering digunakan untuk mengubah arah aliran hingga kembali ke jalur semula adalah elbow 180D atau 180-degree return bend. Komponen ini banyak diaplikasikan pada industri minyak dan gas, petrokimia, pembangkit listrik, pengolahan air, hingga industri makanan dan minuman.

Namun, memilih elbow 180D tidak bisa dilakukan hanya berdasarkan ukuran pipa. Material, tekanan kerja, temperatur, serta karakteristik fluida juga harus diperhatikan agar sistem perpipaan tetap aman, efisien dan memiliki umur pakai yang panjang.

Lalu, bagaimana cara memilih elbow 180D yang sesuai? Simak panduan lengkap berikut.


Baca Juga: Peran Hex Bushing dalam Menjaga Efisiensi Sistem Pipa


Mengenal Elbow 180D?

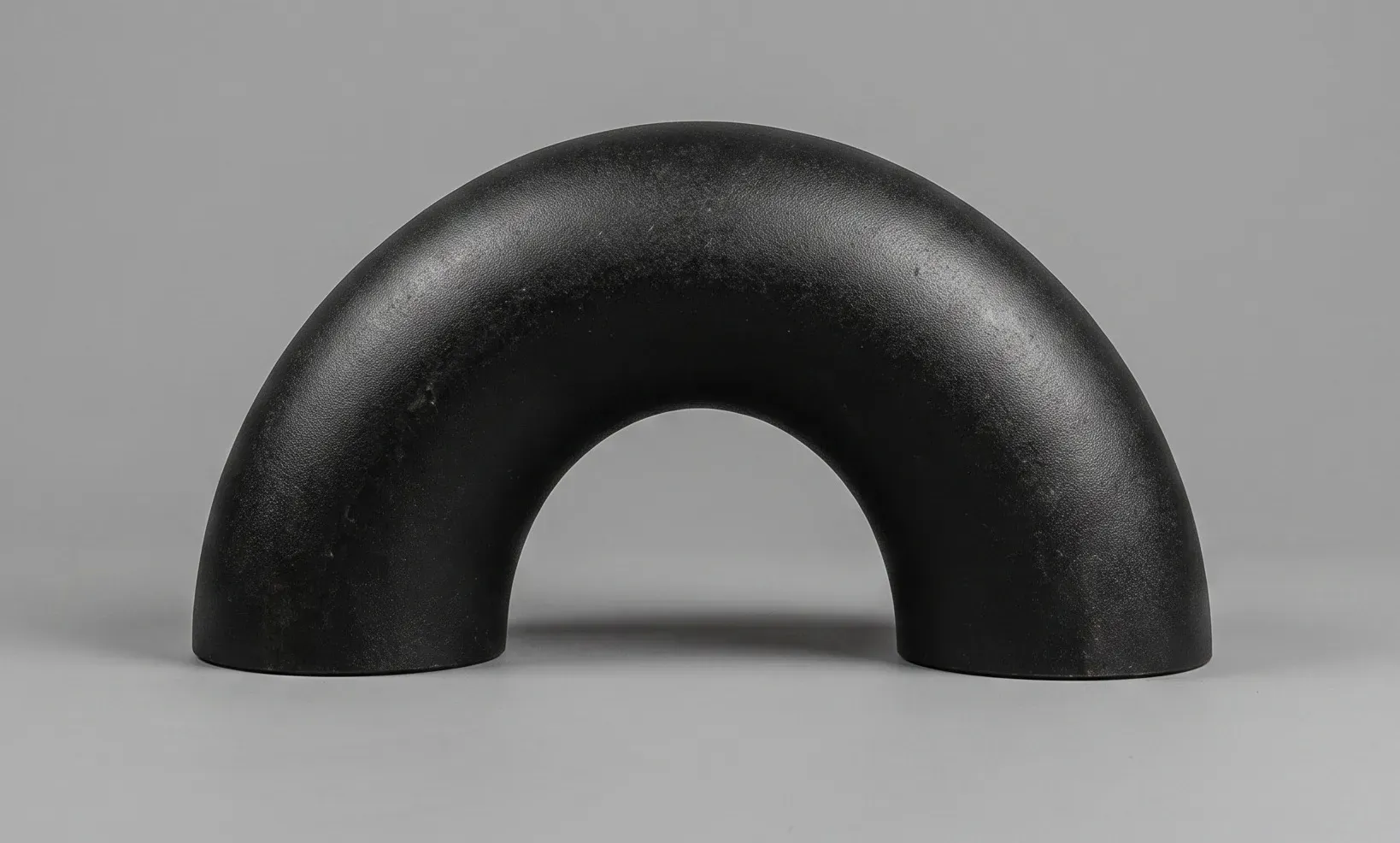

Elbow 180D adalah fitting pipa yang berfungsi mengubah arah aliran sebesar 180 derajat sehingga fluida dapat kembali ke arah berlawanan. Komponen ini umumnya digunakan ketika ruang instalasi terbatas atau desain perpipaan mengharuskan perubahan arah secara penuh tanpa menggunakan banyak sambungan.

Dibandingkan menggunakan dua elbow 90 derajat, elbow 180D dapat memberikan jalur aliran yang lebih ringkas sekaligus mengurangi jumlah titik sambungan yang berpotensi menjadi lokasi kebocoran.


Mengapa Material Elbow 180D Sangat Penting?

Material merupakan faktor utama yang menentukan ketahanan elbow terhadap korosi, tekanan, suhu, hingga jenis fluida yang dialirkan. Kesalahan memilih material dapat menyebabkan berbagai masalah seperti:

  • Korosi lebih cepat.
  • Kebocoran pada sambungan.
  • Penurunan kekuatan mekanis.
  • Retak akibat temperatur ekstrem.
  • Biaya perawatan yang meningkat.

Karena itu, pemilihan material harus disesuaikan dengan kondisi operasi sistem perpipaan.


Jenis Material Elbow 180D dan Penggunaannya

Carbon Steel

Carbon steel menjadi pilihan paling umum untuk aplikasi industri karena memiliki kekuatan mekanis yang tinggi dengan harga yang relatif ekonomis.

Material ini cocok digunakan untuk:

  • Sistem minyak dan gas.
  • Jalur steam.
  • Air bertekanan tinggi.
  • Industri manufaktur.

Namun, carbon steel memerlukan pelapisan atau perlindungan tambahan apabila digunakan pada lingkungan yang bersifat korosif.

Stainless Steel

Stainless steel menawarkan ketahanan korosi yang jauh lebih baik dibanding carbon steel.

Material ini banyak digunakan pada:

  • Industri makanan dan minuman.
  • Industri farmasi.
  • Industri kimia.
  • Pengolahan air bersih.
  • Sistem dengan tingkat kelembapan tinggi.

Untuk lingkungan yang mengandung klorida atau air laut, stainless steel 316 biasanya menjadi pilihan yang lebih baik dibandingkan stainless steel 304.

Alloy Steel

Apabila sistem bekerja pada temperatur tinggi dan tekanan ekstrem, alloy steel menjadi pilihan yang lebih tepat.

Material ini umum digunakan pada:

  • Boiler.
  • Heat exchanger.
  • Kilang minyak.
  • Pembangkit listrik.

Alloy steel memiliki kemampuan mempertahankan kekuatan material meskipun bekerja pada suhu tinggi dalam waktu yang lama.


Perhatikan Temperatur Operasi

Temperatur berpengaruh langsung terhadap kekuatan material.

Sebagai contoh:

  • Carbon steel bekerja sangat baik pada temperatur sedang.
  • Stainless steel mampu bertahan pada temperatur tinggi sekaligus lingkungan korosif.
  • Alloy steel dirancang khusus untuk temperatur ekstrem.

Jika sistem mengalami perubahan suhu secara terus-menerus, pilih material yang memiliki ketahanan terhadap thermal expansion agar umur pakai fitting lebih panjang.


Kenali Jenis Fluida yang Dialirkan

Karakteristik fluida juga menentukan jenis elbow yang harus digunakan.

Fluida Korosif

Gunakan:

  • Stainless Steel 316
  • Duplex Stainless Steel
  • Material khusus anti-korosi

Steam Bertekanan Tinggi

Disarankan menggunakan:

  • Carbon Steel ASTM A234 WPB
  • Alloy Steel

Air Bersih

Dapat menggunakan:

  • Carbon Steel
  • Stainless Steel
  • PVC

Cairan Kimia

Material harus disesuaikan dengan tingkat keasaman maupun kandungan kimia fluida agar tidak terjadi reaksi korosi.


Pilih Radius Elbow yang Tepat

Elbow 180D tersedia dalam dua tipe utama.

Long Radius (LR)

Long Radius memiliki radius lengkungan sekitar 1,5 kali diameter pipa.

Kelebihannya:

  • Pressure drop lebih kecil.
  • Turbulensi aliran berkurang.
  • Cocok untuk aliran berkecepatan tinggi.
  • Mengurangi keausan akibat gesekan.

Short Radius (SR)

Short Radius memiliki radius sekitar satu kali diameter pipa.

Biasanya digunakan ketika:

  • Ruang instalasi terbatas.
  • Layout perpipaan cukup padat.

Namun, tipe ini menghasilkan pressure loss yang lebih besar dibandingkan Long Radius.


Kesalahan yang Sering Terjadi Saat Memilih Elbow 180D

Beberapa kesalahan yang masih sering ditemukan antara lain:

  • Memilih berdasarkan harga tanpa mempertimbangkan spesifikasi teknis.
  • Mengabaikan tekanan dan temperatur operasi.
  • Tidak memperhatikan kompatibilitas material dengan fluida.
  • Menggunakan pressure rating yang lebih rendah dari kebutuhan.
  • Membeli produk tanpa sertifikasi kualitas.

Kesalahan tersebut dapat meningkatkan biaya perawatan sekaligus memperpendek umur sistem perpipaan.


Tips Memilih Elbow 180D untuk Proyek Industri

Agar investasi lebih optimal, lakukan beberapa langkah berikut:

  • Identifikasi jenis fluida yang akan dialirkan.
  • Hitung tekanan dan temperatur operasi secara akurat.
  • Sesuaikan material dengan kondisi lingkungan.
  • Pilih pressure rating sesuai standar desain.
  • Gunakan produk bersertifikat dari distributor terpercaya.
  • Konsultasikan spesifikasi dengan engineer atau supplier berpengalaman apabila proyek memiliki kondisi operasi yang kompleks.

Dengan pendekatan tersebut, risiko kegagalan sistem dapat diminimalkan sejak tahap perencanaan.


FAQ

Apa fungsi utama elbow 180D?

Elbow 180D digunakan untuk membalik arah aliran fluida sebesar 180 derajat dalam sistem perpipaan tanpa memerlukan dua elbow 90 derajat.

Material apa yang paling sering digunakan untuk elbow 180D?

Carbon steel dan stainless steel merupakan material yang paling umum digunakan karena memiliki kekuatan mekanis dan ketahanan korosi yang baik sesuai kebutuhan aplikasinya.

Kapan sebaiknya menggunakan stainless steel?

Stainless steel direkomendasikan untuk lingkungan yang korosif, industri makanan dan minuman, farmasi, serta sistem yang memerlukan tingkat kebersihan tinggi.

Apa perbedaan Long Radius dan Short Radius?

Long Radius menghasilkan aliran yang lebih halus dengan pressure drop lebih rendah, sedangkan Short Radius lebih cocok untuk area instalasi yang sempit.

Mengapa pressure rating harus diperhatikan?

Memilih elbow 180D tidak cukup hanya melihat ukuran pipa. Material, tekanan kerja, temperatur, karakteristik fluida, radius elbow, hingga standar manufaktur merupakan faktor penting yang harus dipertimbangkan secara menyeluruh. Pemilihan yang tepat tidak hanya meningkatkan keamanan sistem perpipaan, tetapi juga membantu mengurangi biaya perawatan, memperpanjang umur peralatan, dan menjaga performa aliran tetap optimal.


Dengan memahami setiap aspek tersebut, Anda dapat menentukan elbow 180D yang paling sesuai untuk kebutuhan proyek, baik pada industri minyak dan gas, petrokimia, pembangkit listrik, manufaktur, maupun fasilitas pengolahan air.
