Cara Kerja Flange Pipa dan Sistem Pengunciannya

Artikel ini akan membahas secara lengkap mulai dari pengertian flange pipa, prinsip kerjanya, hingga sistem penguncian yang digunakan dalam berbagai aplikasi.

Apa Itu Flange Pipa?

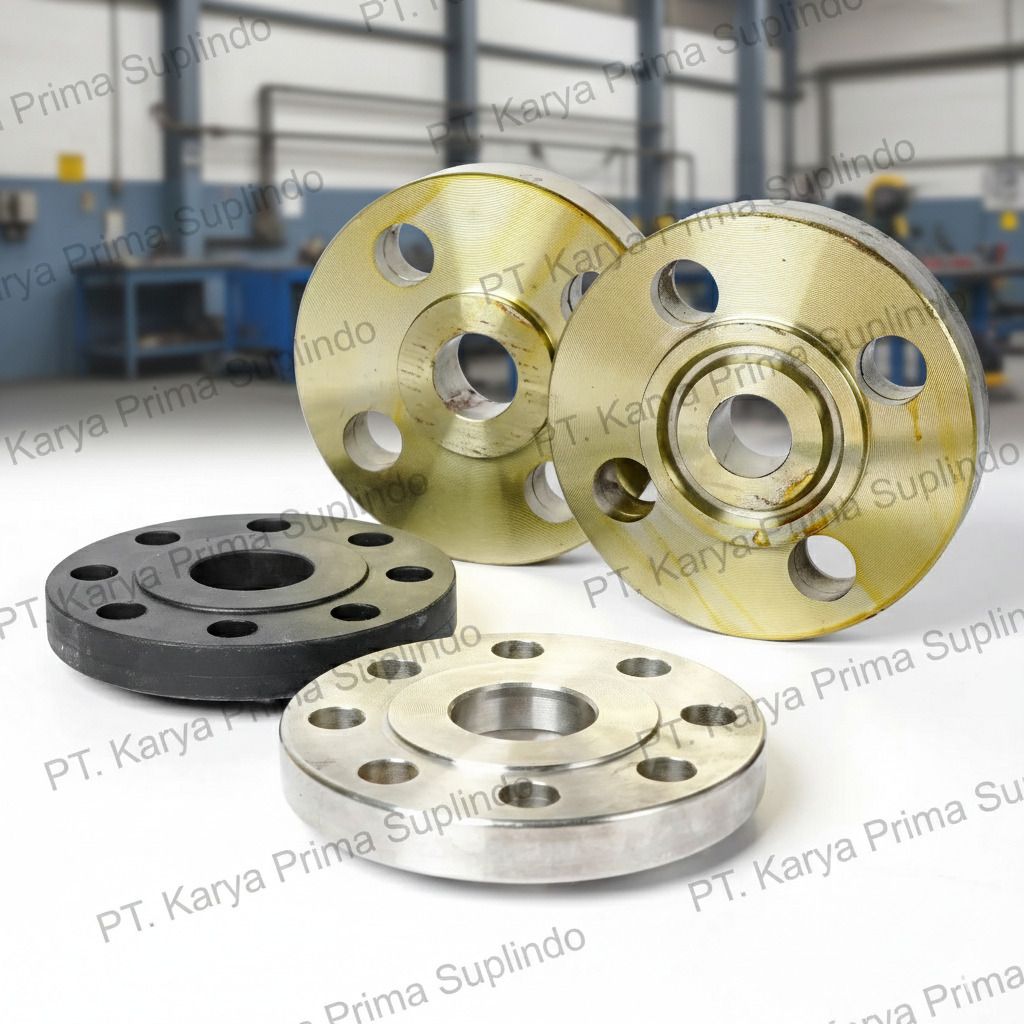

Flange pipa adalah komponen berbentuk cakram yang digunakan untuk menyambungkan pipa dengan pipa lain, valve, pompa, atau peralatan industri lainnya. Sambungan flange menggunakan baut dan mur sebagai pengunci, serta gasket sebagai perapat untuk mencegah kebocoran fluida.

Flange banyak digunakan pada sistem perpipaan yang membutuhkan:

• Perawatan rutin
• Pembongkaran berkala
• Tekanan dan suhu tinggi

Cara Kerja Flange Pipa

Prinsip kerja flange pipa sebenarnya cukup sederhana, namun sangat efektif. Berikut tahapan cara kerja flange pipa secara umum:

1. Penyelarasan Flange
   Dua buah flange diposisikan saling berhadapan dengan lubang baut yang sejajar. Posisi ini sangat penting agar tekanan merata dan tidak menimbulkan kebocoran.
2. Pemasangan Gasket
   Gasket ditempatkan di antara kedua permukaan flange. Fungsi gasket adalah sebagai perapat yang mengisi celah mikro pada permukaan flange.
3. Pengencangan Baut dan Mur
   Baut dimasukkan ke dalam lubang flange, kemudian mur dikencangkan secara bertahap dan menyilang (cross tightening). Proses ini menciptakan tekanan merata pada gasket.
4. Terbentuknya Sambungan Kedap
   Setelah baut dikencangkan sesuai torsi yang ditentukan, gasket akan tertekan sempurna dan menciptakan sambungan yang kuat serta kedap terhadap tekanan fluida.

Sistem Penguncian pada Flange Pipa

Sistem penguncian flange pipa berfungsi untuk menjaga sambungan tetap stabil, aman, dan tidak mengalami kebocoran selama operasi. Berikut komponen utama sistem pengunciannya:

1. Baut dan Mur
   Baut dan mur merupakan pengunci utama pada flange. Jenis baut yang umum digunakan antara lain:

• Stud bolt
• Hex bolt

Pemilihan material baut harus disesuaikan dengan tekanan, suhu, dan jenis fluida.

1. Pola Pengencangan Baut
   Pengencangan dilakukan dengan pola menyilang (star pattern) untuk:

• Mendistribusikan tekanan secara merata
• Menghindari flange melengkung
• Menjaga gasket bekerja optimal

  2. Gasket sebagai Sistem Pengunci Tekanan
Meskipun bukan pengunci mekanis, gasket berperan penting dalam sistem penguncian flange karena:

• Menahan tekanan internal
• Mengompensasi ketidaksempurnaan permukaan flange

Jenis gasket yang digunakan bisa berupa spiral wound gasket, graphite gasket, atau rubber gasket.

Torsi Pengencangan
Setiap sambungan flange memiliki nilai torsi tertentu. Penggunaan torque wrench sangat dianjurkan agar:

• Baut tidak terlalu kencang
• Sambungan tidak longgar
• Umur flange dan gasket lebih panjang

Jenis Flange Berdasarkan Sistem Sambungan

Beberapa jenis flange yang umum digunakan antara lain:

• Weld Neck Flange – kuat untuk tekanan tinggi
• Slip On Flange – mudah pemasangan
• Blind Flange – menutup ujung pipa
• Socket Weld Flange – cocok untuk pipa diameter kecil

Masing-masing jenis flange memiliki cara kerja dan karakteristik penguncian yang sedikit berbeda.

Keunggulan Sistem Flange Pipa

Penggunaan flange pipa menawarkan berbagai keunggulan, di antaranya:

• Mudah dibongkar pasang
• Cocok untuk sistem tekanan tinggi
• Fleksibel untuk perawatan dan inspeksi
• Sambungan kuat dan tahan lama

Cara kerja flange pipa dan sistem pengunciannya mengandalkan kombinasi antara baut, mur, gasket, serta teknik pengencangan yang tepat. Dengan pemasangan yang benar, flange mampu menciptakan sambungan pipa yang kuat, aman, dan bebas bocor, bahkan pada kondisi tekanan dan suhu ekstrem.

Pemilihan jenis flange, gasket, dan baut yang sesuai sangat berpengaruh terhadap performa sistem perpipaan secara keseluruhan.
