3 Tipe Pipe Nipple yang Sering Dipakai di Industri
October 6, 2021

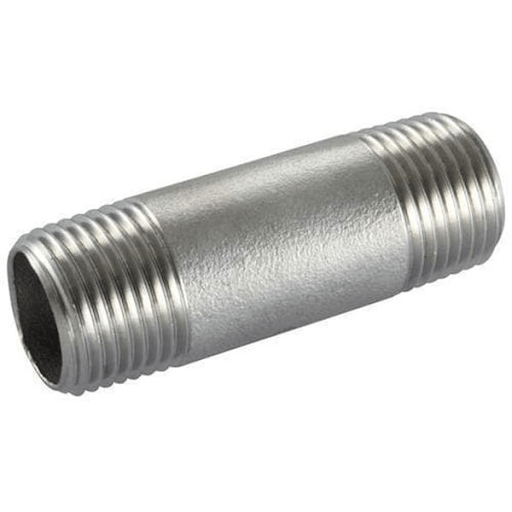

Pipe nipple adalah istilah umum dan merupakan salah satu komponen penting dalam konstruksi pipeline. Pipe nipple adalah fitting yang berbentuk pipa pendek dengan male pipe thread di tiap ujungnya atau di salah satu ujungnya. Komponen ini digunakan untuk menghubungkan dua kelengkapan pipeline lainnya, seperti menghubungkan antar pipa, katup, atau kelengkapan lainnya. Nipple pipe umumnya digunakan dalam pipa bertekanan rendah. Komponen satu ini dibuat dengan memotong panjang pipa dengan ukuran tertentu dan menggunakan sambungan ujung tertentu. Bahan dan dimensi dari nipple pipe biasanya mengikuti spesifikasi kelengkapan yang ingin disambungkan.
Baca juga:
Mengenal Nipple Pipe, dari Bentuk hingga Aplikasinya
Sebagai penyambung antar komponen, pipe nipple tersedia dalam beragam bentuk dan tipe yang berbeda-beda sesuai dengan kebutuhan karena banyaknya jenis kombinasi sambungan. Beberapa bentuk nipple pipe juga mirip dengan satu sama lain sehingga sulit untuk mengetahui tipe mana yang dibutuhkan. Lalu, bagaimana cara mengenal tipe-tipenya? Nah, pada artikel ini telah merangkum tiga tipe pipe nipple yang biasanya dipakai dalam industri secara umum.
Sebagai penyambung antar komponen, pipe nipple tersedia dalam beragam bentuk dan tipe yang berbeda-beda sesuai dengan kebutuhan karena banyaknya jenis kombinasi sambungan. Beberapa bentuk nipple pipe juga mirip dengan satu sama lain sehingga sulit untuk mengetahui tipe mana yang dibutuhkan. Lalu, bagaimana cara mengenal tipe-tipenya? Nah, pada artikel ini telah merangkum tiga tipe pipe nipple yang biasanya dipakai dalam industri secara umum.
Ragam Tipe Pipe Nipple
Terdapat berbagai jenis nipple pipe, berikut akan dibahas tiga tipe yang paling umum.
1. Hex Nipple
Hex nipple memiliki bentuk segi enam (hexagon) di bagian tengah yang bisa memudahkan pemasangan dengan kunci pas atau wrench. Tipe pipe nipple ini memiliki ulir male di kedua ujungnya (ulir ular) untuk disambungkan ke fitting atau pipa dengan ulir female (ulir dalam). Umumnya, tipe ini terbuat dari baja atau kuningan. Tipe pipe nipple ini cocok untuk menyambungkan dua pipa dengan diameter dan material yang sama, contohnya dalam aplikasi otomotif, pipa ledeng, atau industri umum.
2. Reducer Nipple
Bentuk reducer nipple hampir sama dengan hex nipple, namun memiliki kedua ujung dengan diameter berbeda. Reducer nipple memiliki ulir male di kedua ujungnya dengan ukuran berbeda. Biasanya, tipe pipe nipple ini terbuat dari material yang sama, seperti hex nipple. Reducer nipple berfungsi menyambungkan dua fitting atau pipa dengan diameter berbeda, sehingga sekaligus mengubah ukuran aliran fluida di dalamnya. Contohnya, menyambungkan pipa 1 inci dengan pipa ½ inci.
3. Swage Nipple
Swage nipple tidak memiliki bentuk segi enam seperti hex nipple, melainkan berbentuk bulat, seperti knalpot motor. Ujungnya bisa polos, miring, atau berulir tergantung jenisnya. Bisa kombinasi ulir male dan female, polos dan ulir, atau kombinasi lainnya. Biasa swage nipple terbuat dari baja karbon atau stainless steel. Tipe ini biasanya digunakan untuk menyambungkan pipa dengan cara dikerutkan (swaged) menggunakan alat khusus, yang cocok untuk aplikasi tekanan tinggi dan suhu tinggi.
Fungsi dari swage nipple adalah untuk mengubah diameter pipa dan menyambungkan dua pipa yang memiliki ukuran berbeda. Swage nipple dibagi menjadi dua, yaitu concentric dan eccentric. Concentric digunakan untuk pipa vertikal dan eccentric digunakan untuk pipa horizontal. Swage nipple eccentric dapat dipasang pada orientasi datar atas atau datar bawah, misalnya pemasangan atas datar dapat digunakan di sisi hisap pompa untuk memastikan udara tidak menumpuk di dalam pipa. Sedangkan, swage nipple untuk pipa horizontal selalu eksentrik, dalam orientasi datar bawah, yang memungkinkan air atau minyak mengalir pada titik rendah.
Baca juga: Pipe Nipple, Komponen Vital untuk Memperpanjang Pipa dengan Mudah
Tips Memilih Pipe Nipple yang Tepat
Memilih pipe nipple yang tepat merupakan faktor penting dalam memastikan kelancaran dan keamanan sistem perpipaan Anda. Berikut beberapa tips memilih nipple pipe yang memudahkan Anda mendapatkan yang sesuai dengan kebutuhan.
1. Ukuran
Pastikan ukuran nipple sesuai dengan diameter pipa yang akan dihubungkan. Nipple yang terlalu kecil atau besar dapat menyebabkan kebocoran atau kerusakan pada sistem pipa. Selain itu, perhatikan juga ketebalan nipple. Nipple dengan ketebalan yang sesuai akan lebih tahan lama dan mampu menahan tekanan yang lebih tinggi.
2. Material
Pilihlah material nipple yang sesuai dengan jenis fluida yang mengalir di dalam pipa. Material umum untuk nipple pipa adalah berikut ini.
- Kuningan: Cocok untuk air, udara, dan gas
- Baja: Cocok untuk air, udara, gas, dan minyak.
- Stainless Steel: Cocok untuk aplikasi yang membutuhkan ketahanan korosi tinggi, seperti pada industri migas, kimia, dan makanan.
3. Tekanan
Pastikan nipple yang dipilih mampu menahan tekanan fluida yang mengalir di dalam pipa. Nipple pipe dengan rating tekanan yang lebih tinggi akan lebih aman dan tahan lama.
4. Ujung
Perhatikan jenis ulir pada ujung nipple pipe. Pastikan ulirnya kompatibel dengan fitting atau pipa yang akan dihubungkan. Ada beberapa jenis ulir nipple pipe, seperti NPT (National Pipe Thread), BSPT (British Standard Pipe Thread), dan Metric.
Baca juga: Ketahui Jenis Ujung Pipe Nipple, Pilih Sesuai untuk Sistem Perpipaan
5. Tipe
Pilihlah tipe nipple pipe yang sesuai dengan kebutuhan Anda. Ada beberapa jenis nipple umum yang digunakan di industri, di antaranya hex nipple, reducer nipple, dan swage nipple.
6. Merek
Pilihlah nipple pipe dari merek terpercaya yang menjamin kualitas dan ketahanan produknya. Perhatikan review dari pelanggan sebelumnya dan reputasinya, apakah bagus atau tidak di mata pelanggan.
7. Konsultasi dengan Ahli
Jika Anda masih tidak yakin dalam memilih nipple pipe yang tepat, tidak ada salahnya berkonsultasi dengan ahli perpipaan atau distributor terpercaya. Ini dilakukan agar Anda bisa mendapatkan nipple pipe yang sesuai berdasarkan pengalaman dan pengetahuan mereka.
Memilih pipe nipple yang tepat dengan mengikuti tips di atas akan membantu Anda memastikan kelancaran, keamanan, dan ketahanan sistem perpipaan. Itulah beberapa tipe pipe nipple yang umum dipakai di dunia industri dan sederet tips memilih yang tepat. Untuk yang sedang mencari pipe nipple dengan beragam jenis dan ready stock untuk berbagai ukuran, Anda bisa membelinya di PT Karya Prima Suplindo . PT Karya Prima Suplindo adalah pemasok material untuk kebutuhan industri migas, khususnya di bagian konstruksi pipeline. Sejak tahun 1986, PT Karya Prima Suplindo secara profesional sudah menangani berbagai macam klien industri migas, di antaranya ada Elnusa, Pertamina, Petronas, TRIPATRA, dan lainnya.
Pemasok ini menyediakan berbagai tipe pipe nipple dengan bahan stainless dan karbon yang selalu ready stock. Pipe nipple, khususnya hex nipple, reducer nipple, dan swage nipple, tersedia mulai dari ukuran ½” hingga 16” dengan tipe pressure 3000, 6000, dan 9000. Di pemasok ini nipple pipe tersedia dalam kategori forged fittings . Semua tipe nipple pipe yang dijual merupakan produk asli dari BOTH WELL yang berasal dari Taiwan. Sebab, PT Karya Prima Suplindo adalah agen resmi dari BOTH WELL. Selain produk dari BOTH WELL, Anda juga bisa mendapatkan nipple pipe dari merk terkenal dunia lainnya, seperti MEGA, Viar, ULMA, dan Delcorte yang dijamin 100% keasliannya.
Selain fitting, jika ingin mencari kelengkapan pipa lainnya, seperti seamless pipe, flange, gasket, ataua stud bolt & nut, Anda juga bisa mendapatkannya di PT Karya Prima Suplindo. Untuk cek kelengkapan produk yang dijual pemasok ini, Anda bisa mengecek katalognya . Anda bisa mengklik ikon WhatsApp di pojok kanan bawah, chat nomor telepon bisnis, atau hubungi alamat email di bawah ini untuk informasi pemesanan lebih lanjut.
